产品·概述
报警型金属转子流量计有就地显示型和智能远传型,带有指针显示,瞬时流量,累积流量,液晶显示,上下限报警输出,累积脉冲输出,标准的二线制4-20mA电流输出等多种形式,为用户提供了非常广阔的选择空间。另外该仪表采用高质量的MCU微处理系统,保证了流量计在各种应用场所的优良性能。
金属管浮子流量计浮子在测量管中,随着流量的变化,将浮子向上移动,在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板(或锥管)间的流通环隙面积保持一定。
环隙面积与浮子的上升高度成正比,即浮子在测量管中上升的位置代表流量的大小,变化浮子的位置由内部磁铁传输到外部的指示器,使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触,因此,即使安装限位开关或变送器,仪表可用于高温,高压工作条件下。
工作·原理
报警型金属转子流量计的转子材料可用不锈钢、铝、青铜等制成
金属管转子流量计采用可变面积式测量原理生产研究,适用于测量液体,气体。全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有 0-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。
产品·特点
(1)应用范围广 防爆型金属转子流量计坚固简洁、使用寿命长,广泛用于石油、化工、冶金、电力、医药、食品、造纸等行业液体、气体、蒸汽介质的测量与过程控制。
(2)核心元件BR-100防爆型金属转子流量计的指示器采用国外信号采集处理芯片,模块化设计,无任何传动机构变送器,无磁滞后
(3)全金属结构坚固的全金属结构设计型浮子流量计
(4)液晶显示屏 双行大液晶显示,可选现场瞬时/累积流量显示,可带背光。
(5)精密工艺 好品质不怕拆精致工艺我们比您更关心品质
(6)选材 可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
技术·参数
测量范围 |
水 (20℃) 16~150000 l/h 空气(0.1013MPa 20℃) 0.5~4000 m3/h |
液晶显示 |
瞬时流量显示数值范围:0.000~99999 累积流量显示数值范围:0.00~99999999 |
夹套压力等级 | 1.6MPa | 电气接口 | M20×1.5、PG11、1/2”NPT或用户提供规格 |
介质温度 | 标准型 -80℃~+220℃ | 整体高度 | 标准型:250mm |
高温型 | 300℃ | 防护等级 | IP65/IP67 |
内衬FEP型 | ≤85℃ | 防爆标志 |
本安型:ExiaIICT3~6 隔爆型:ExdIICT4~6 |
环境温度 | -40℃~+120℃(无液晶显示远传型≤85℃) (带液晶显示远传型≤70℃) | 介质粘度 |
DN15: ≤5mPa.s≤30mPa.s DN25: ≤250mPa.s DN50~DN150:≤300mPa.s |
量程比 | 10:1(特殊型20:1) | 输出 |
标准信号:二线制4~20mA(可带HART通讯) 标准信号:三线制0~10mA 报警信号:1、两路继电器输出(极限值125VAC/0.25A) 2、一路或两路接近开关(开关要求根据客户要求) 脉冲信号输出:0-1KHz隔离输出(输出电平Vpp>4.5V) |
精度等级 | 2.5(特殊型1.5%或 1.0%) | 供电 |
标准型:24VDC±20% 交流型:220VAC(85~265VAC)(需定制) 电池型:3.7@4.4-5.2AH锂电池,根据不同使用情况,每组可用(3~12个月),两组替换使用。 |
工作压力 |
DN15~DN50 PN16MPa (特殊型25MPa) DN80~DN150 PN10MPa (特殊型16MPa) |
连接方式 |
标准型:HG20592法兰 特殊型:用户提供法兰标准 螺纹连接型:用户指定 |

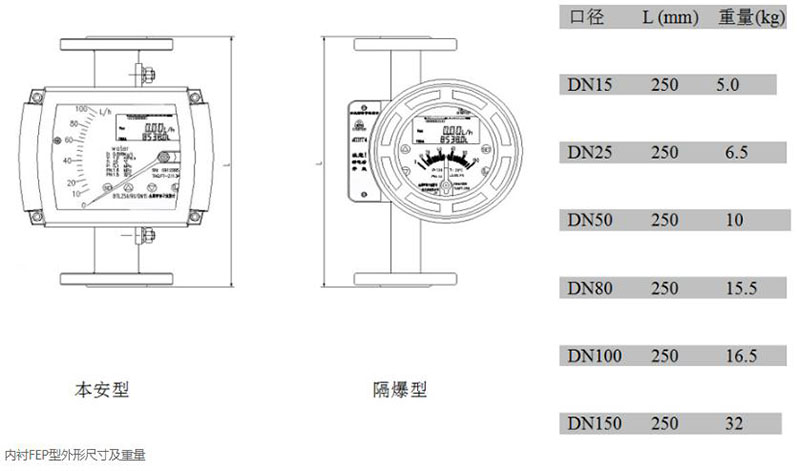

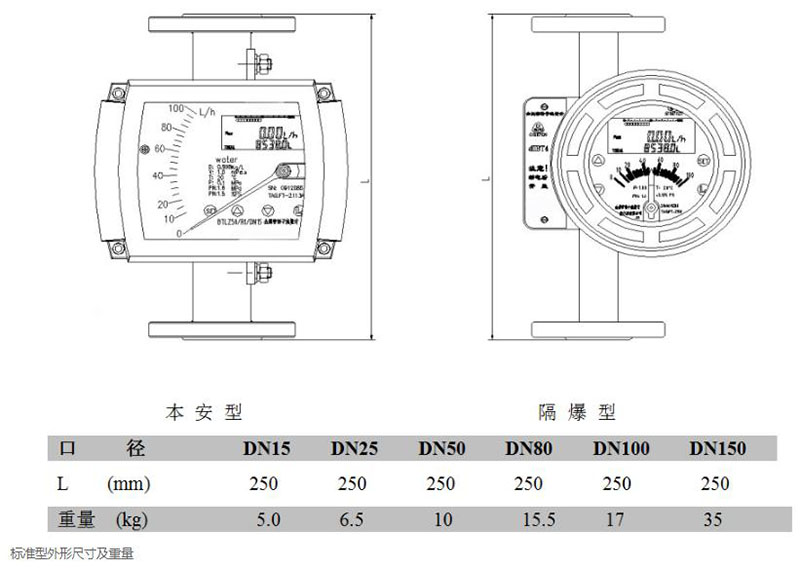

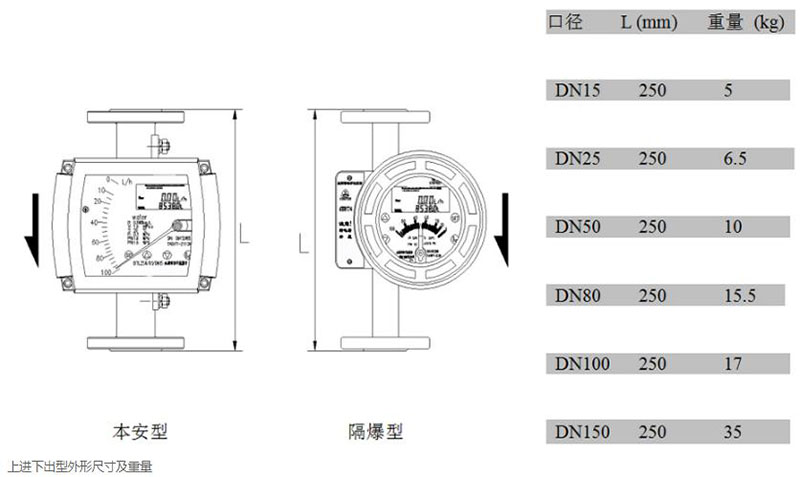

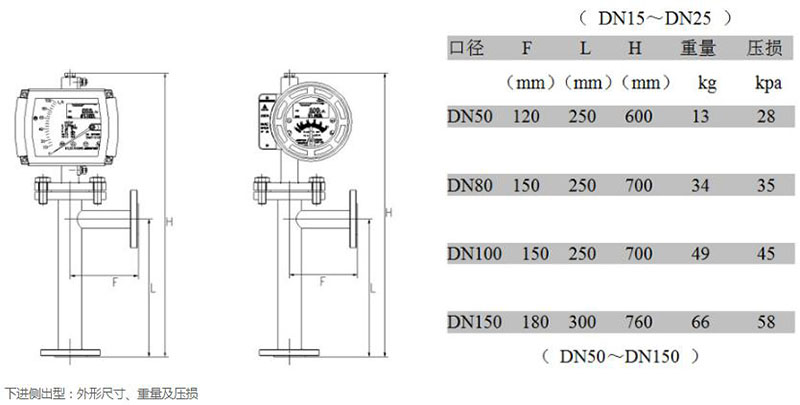

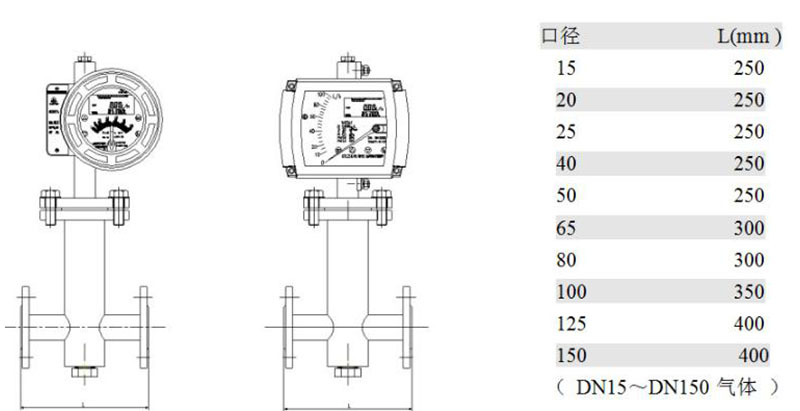

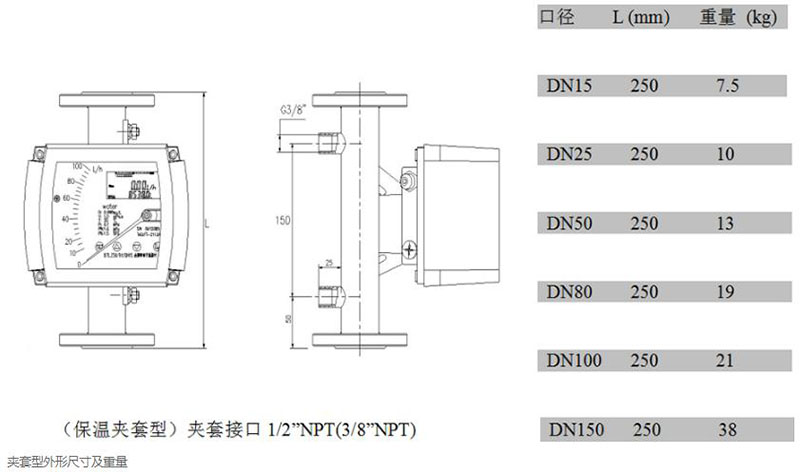

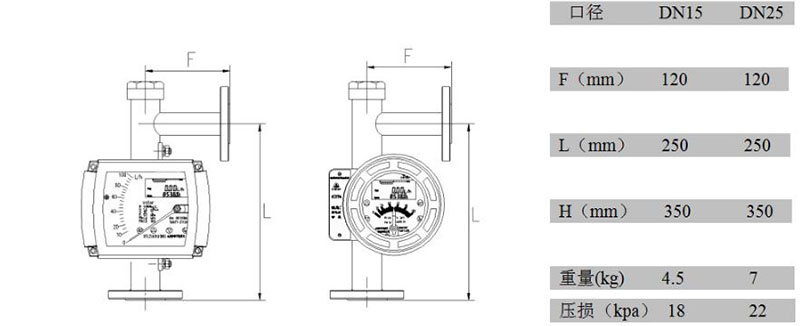

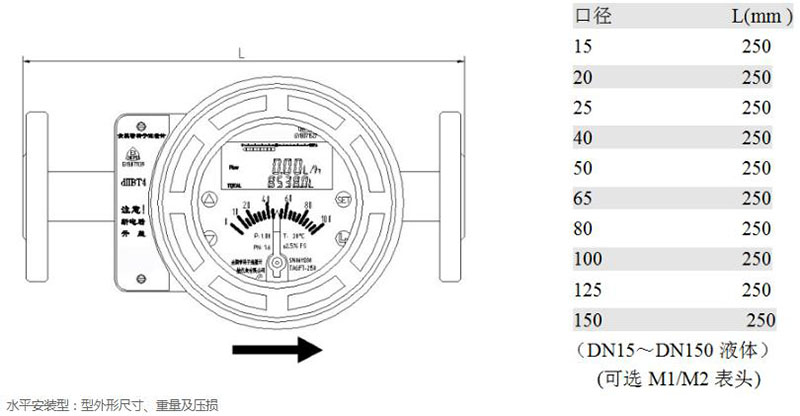

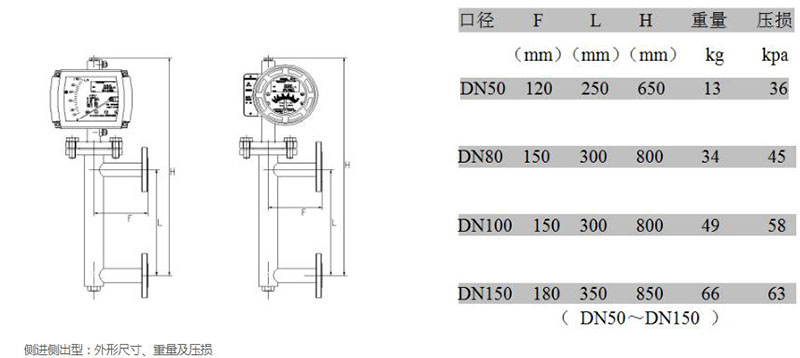

产品·尺寸
