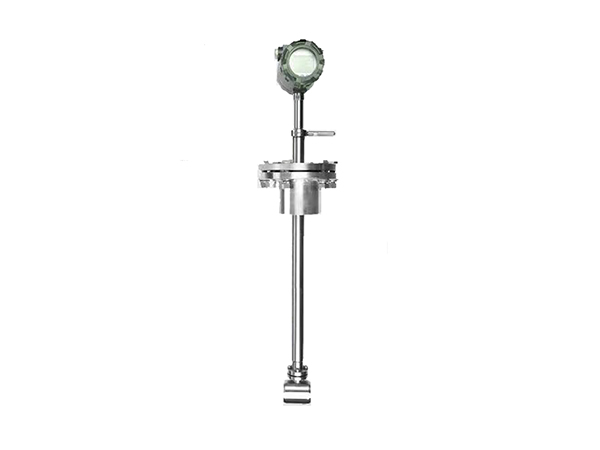

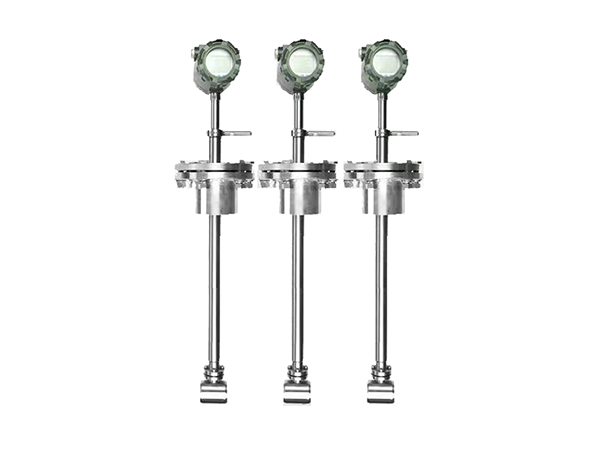

插入式涡街流量计
概述: 插入式涡街流量传感器可广泛适用于各种行业大口径气体、液体、蒸汽流量计量,也可以测量含有微小颗粒、杂质的浑浊液体,并可作为流量变送器用于自动控制系统中。 特点...
17625505436
概述: 插入式涡街流量传感器可广泛适用于各种行业大口径气体、液体、蒸汽流量计量,也可以测量含有微小颗粒、杂质的浑浊液体,并可作为流量变送器用于自动控制系统中。 特点...
17625505436
产品·概述
插入式涡街流量传感器可广泛适用于各种行业大口径气体、液体、蒸汽流量计量,也可以测量含有微小颗粒、杂质的浑浊液体,并可作为流量变送器用于自动控制系统中。
产品·特点
1、无可动部件,长期稳定,结构简单便于安装和维护
2、传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定,结构形式多样,有管道插入式流量传感器形式
3、精确度较高,通常液体的测量精度为±1%;气体的测量精度为±1.5%
4、测量量程范围宽,在雷诺数为2×10⁴~7×10⁶范围内,可达1:20
5、压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表
6、安装方式灵活,根据现场工艺管道不同,可水平,垂直和不同角度倾斜安装
7、采用消扰电路和抗震动传感头,具有一定抗环境震动性能
8、采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上
9、由软件对仪表系数非线性进行修正,提高测量精度
10、采用EEPROM对累积流量进行掉电保护,保护时间大于10年
产品·参数
执行标准 | 涡街流量传感器(JB/T9249-1999) |
公称通径(mm) | 200,250,300,350,400,450,500,600,800,1000,1200,1500 |
公称压力(MPa) | 1.6MPa、2.5Mpa |
使用条件 |
介质温度:-40℃-+250℃ 环境温度:-20℃-+60℃ 相对湿度:5%-90% 大气压力:86kpa-106kpa |
输出信号功能 | 脉冲信号,4-20mA |
通讯输出功能 | RS485通讯输出,HART协议等 |
精 确 度 |
液体:±2%; 气体或者蒸汽:±2.5% |
范 围 度 | 1:10;1:15;1:20 |
供电电压 |
A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等 B.内电源:1组3.0V10AH锂电池,电池电压在2.0-3.0V时均正常工作 |
信号输出功能 | 脉冲信号、4-20mA |
通讯输出功能 | RS485通讯、HART协议等 |
防爆标志 | ExiaIICT5或ExdⅡBT6 |
防护等级 | IP65或更高 |
