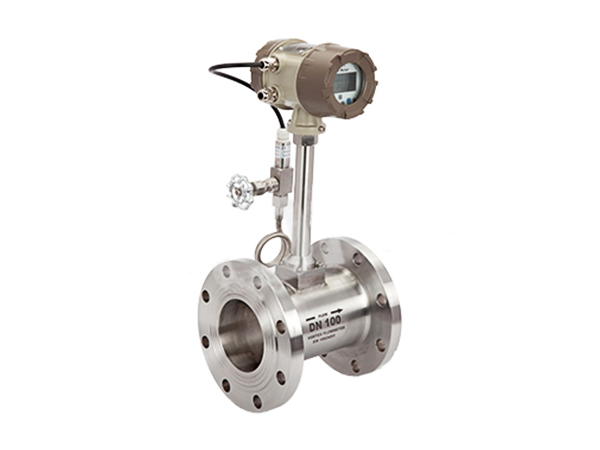

涡街流量计

概述: 涡街流量计采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号絮乱等问题,并采用了特别的传感器封装技术和防护措施,保证了产品的可靠...

全国热线

17625505436

产品详情

产品·概述

涡街流量计采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号絮乱等问题,并采用了特别的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种形式,基本型测量单一流量信号,复合型可统一实现测量温度、压力、流量的测量。每种形式都有整体、分体结构,以适用不同的安装环境。

产品·特点

1、无可动部件,长期稳定,结构简单便于安装和维护

2、传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定,结构形式多样,有管道插入式流量传感器形式

3、精确度较高,通常液体的测量精度为±1%;气体的测量精度为±1.5%

4、测量量程范围宽,在雷诺数为2×10⁴~7×10⁶范围内,可达1:20

5、压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表

6、安装方式灵活,根据现场工艺管道不同,可水平,垂直和不同角度倾斜安装

7、采用消扰电路和抗震动传感头,具有一定抗环境震动性能

8、采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上

9、由软件对仪表系数非线性进行修正,提高测量精度

10、采用EEPROM对累积流量进行掉电保护,保护时间大于10年

产品·参数

执行标准 涡街流量传感器(JB/T9249-1999)
公称通径(mm) 15,25,40,50,65,80,100,125,150,200,250,300,(200~1000插入式)
公称压力(MPa) 1.6MPa、2.5Mpa、4.0Mpa(其他可定制)
使用条件 介质温度:-40℃-+250℃、-40℃-+350℃
环境温度:-20℃-+60℃
相对湿度:5%-90%
大气压力:86kpa-106kpa
输出信号功能 脉冲信号,4-20mA
通讯输出功能 RS485通讯输出,HART协议等
精 确 度 液体:±1%;
气体或者蒸汽:±1.5%、±1%
范 围 度 1:10;1:15;1:20
供电电压 A. 外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
B. 内电源:1组3.0V10AH锂电池,电池电压在2.0-3.0V时均正常工作
输出信号 方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数 符合JB/T9249标准 Cd≤2.4
防爆标志 本安型:ExiaⅡ CT2-T5,隔爆型:ExdⅡCT2-T5
防护等级 普通型IP65
适用介质 气体、液体、蒸汽
传输距离 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω
