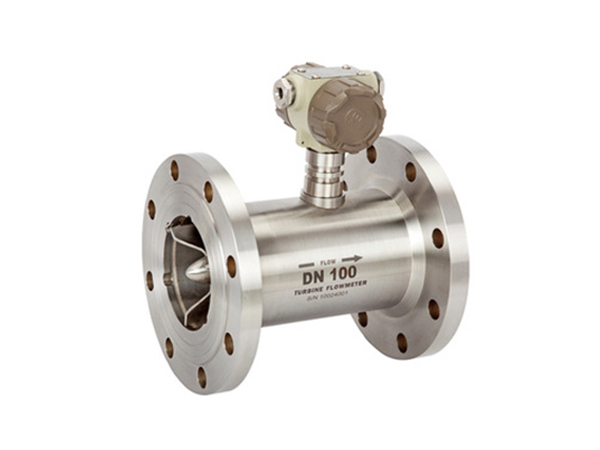

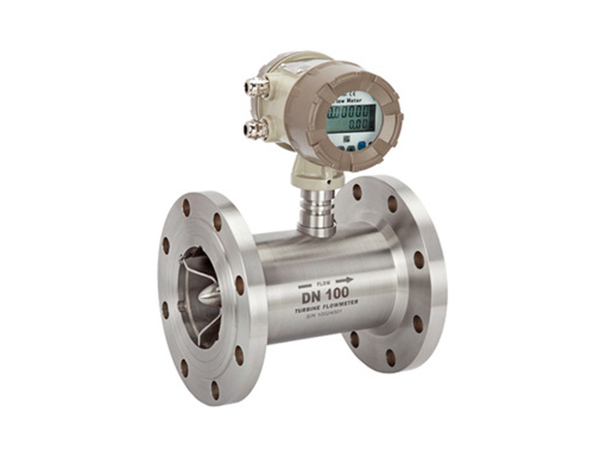

液体涡轮流量计
概述: 液体涡轮流量计是一种精密测量仪表,采用先进的微处理技术,具有功能强,流量范围宽,操作简单,安装使用方便的特点。广泛应用于石油、化工、冶金、科研等领域的计量、...
17625505436
概述: 液体涡轮流量计是一种精密测量仪表,采用先进的微处理技术,具有功能强,流量范围宽,操作简单,安装使用方便的特点。广泛应用于石油、化工、冶金、科研等领域的计量、...
17625505436
产品·概述
液体涡轮流量计是一种精密测量仪表,采用先进的微处理技术,具有功能强,流量范围宽,操作简单,安装使用方便的特点。广泛应用于石油、化工、冶金、科研等领域的计量、配备卫生接头的液体涡轮流量计多应用于制药领域。
产品·特点
1、压力损失小,叶轮具有防腐功能
2、可就地显示,瞬时流量,累计总量
3、整机功率低,能凭内部电池长期工作,是理想的无源显示仪表
4、采用EEPROM对累计流量仪表系数进行掉电保护,保护时间大于10年
仪表结构及安装方式
1、 仪表安装采用法兰连接、螺纹连接及夹装式;
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥6DS,下游直管段应≥5DS(DS为被测管道实测内径)。
3、传感器应远离外界磁场,如不能避免,应采取必要的措施;
4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道(如图四);
5、传感器露天安装时,请做好放大器插头的防水处理;
6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式,详见有关“使用说明书”。
液体涡轮流量计型谱规格及说明
型谱规格 | 说明 | ||||||||
ST- | 涡轮流量计 | ||||||||
介质 | S | 水 | |||||||
Q | 气 | ||||||||
Y | 油 | ||||||||
介质压力 | 1 | 低压和常压≤2.5MPa | |||||||
2 | 中压≤6.4MPa | ||||||||
3 | 高压≤32MPa | ||||||||
介质温度 | 1 | 常温-20℃~55℃ | |||||||
2 | 中温-20℃~120℃ | ||||||||
3 | 高温-20℃~180℃ | ||||||||
防爆等级 | 1 | 普通型 | |||||||
2 | 隔爆型 | ||||||||
3 | 本安型 | ||||||||
输出方式 | 0 | 无输出 | |||||||
1 | 频率输出 | ||||||||
2 | 4-20mA输出 | ||||||||
3 | 1~5V输出 | ||||||||
显示方式 | 0 | 无显示 | |||||||
1 | 就地显示 | ||||||||
口径 | -010 | Φ10 | |||||||
-015 | Φ15 | ||||||||
-025 | Φ25 | ||||||||
… | … | ||||||||
-200 | Φ200 |
