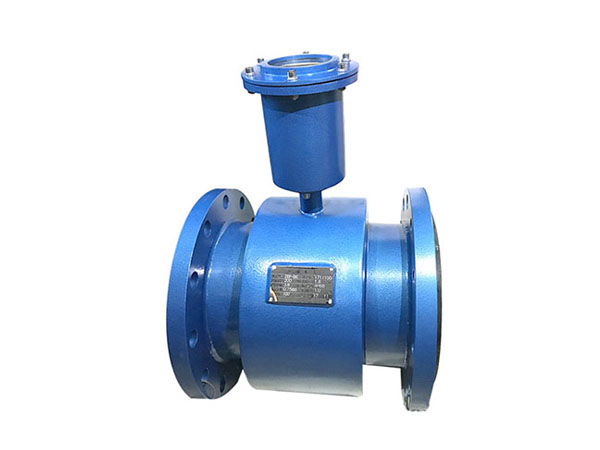

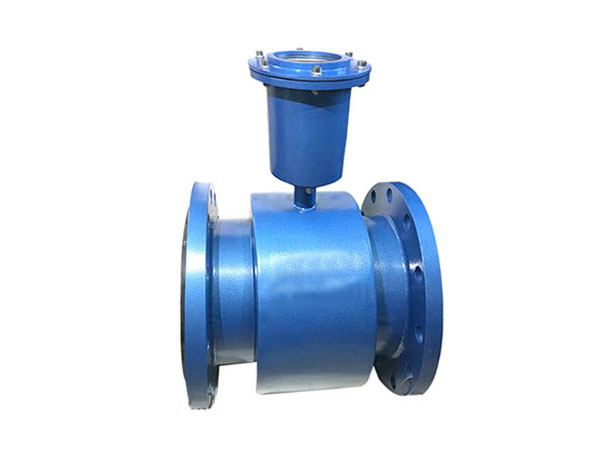

管段式电磁水表
概述: 电磁水表是为供水用水企业实际要求而专门设计的计量仪表专为水工业设计,可以优化供水用水和确保准确的水贸易计量结算。独特的全不锈钢外壳设计,确保水表在高污染腐蚀...
17625505436
概述: 电磁水表是为供水用水企业实际要求而专门设计的计量仪表专为水工业设计,可以优化供水用水和确保准确的水贸易计量结算。独特的全不锈钢外壳设计,确保水表在高污染腐蚀...
17625505436
产品·概述
电磁水表是为供水用水企业实际要求而专门设计的计量仪表专为水工业设计,可以优化供水用水和确保准确的水贸易计量结算。独特的全不锈钢外壳设计,确保水表在高污染腐蚀环境内使用,符合国内水表使用环境,全通结构,零压力损失,无磨损;超大量程比,小流量灵敏度和超大流量测量远远优于其他水表。
电磁水表工作原理
电磁流量传感器是利用法拉第电磁感应定律制成的,当导电液体沿测量管在交变磁场中做与磁力线垂直方向运动时,导电液体切割磁力线产生感应电势,在与测量管轴线和磁力线相互垂直的管壁上安装了一对电极,该电极把产生的感应电势检出。此感应电势与流量成正比,测出该感应电势就可导出通过传感器的流量,此流量信号(感应电势)输入转换器经放大转换成与流量信号成正比的数字量信号,由此实现流量测量。
产品·特点
微功耗设计,五节3.6V锂电池,励磁电流≤20mA,连续不间断工作5~10年,而且更换电池方便;
显示器采用LCD大屏幕背光液晶显示器,全中文菜单,自动双向测量,可显示瞬时流量、流速、压力、正反向累计总量(10位有效位显示)、电池电量、时钟以及报警提示符等多项流量参数;
测量管内无可动及阻力部件,不会产生缠绕、堵塞现象,几乎无压力损失,可长期可靠连续工作;
测量范围宽:流速测量范围可达0~15m/s;
测量精度高:±0.2% 、±0.5%;
测量稳定:测量精度不受被测介质温度、压力、粘度、密度等物理参数变化的影响;
具有脉冲输出、RS232/RS485接口及GPRS无线数据远传的功能(支持GSM、WCDMA和CDMA);
调试方便,非接触式感应操作,无须打开表盖;
可以实现远程设置参数功能;
具有8段线性修正功能;
具有扩展接口,可接压力、4~20mA等信号;
具有数据保存功能:可保存1000组流量数据,而且数据存贮时间之隔可任意设置以及数据查询;
主要技术参数
公称通径 | DN6mm~DN1200mm;DN32mm~DN2000mm也可选插入式电池供电电磁流量计 |
公称压力 | 0.6~4.0Mpa(特殊压力可定制) |
精 确 度 | 0.2%,0.5% |
测量范围 | 0~15m/s |
测量介质(电导率) | >20µs/cm |
介质温度 | -10℃~160℃ |
环境温度 | -25℃~60℃ |
供电方式 | 3.6V/DC内置锂电池供电,不间断连续工作时间5~10年,分体型转换器支持DC3.6V/12V/24V和AC220多路电源自动切换功能 |
电极材料 | 316L不锈钢、HC、HB、钛、钽、钵/铱合金(可选) |
衬里材料 | 聚氯丁橡胶、聚氨脂橡胶、聚四氟乙烯、F46、PFA(可选) |
连接方式 | 法兰式、插入式、夹持式(可选) |
结构形式 | 一体型、分体型(可选) |
防护等级 | 一体型IP68,分体型传感器IP68、转换器IP65 |
显示方式 | LCD大屏幕背光液晶显示,全中文菜单,自动双向测量,同时显示瞬时流量、流速、压力、正反向累计总量、电池电量、时钟以及报警提示符等 |
输出信号 | 4~20mA输出(分体式,需外接电源),脉冲输出0.00001~1/p ,频率输出1~1000Hz任意设置(无源光耦输出) |
通讯方式 | RS232/RS485接口,SMS短信形式数据包,GPRS无线数据远传 |
