外夹式超声波流量计传感器安装方式介绍！

类别：常见问答发布日期：2021-03-22 阅读量：

外夹式超声波流量计选择安装位置，打磨管道，安装探头

安装传感器，首先选择欲安装位置（安装位置要满管稳流，离泵和弯头要远），选定后，使用角磨机或者粗砂纸将欲安装传感器的区域抛光，除掉锈迹油漆或防锈层，露出管道金属本质，然后在传感器上涂抹足够的耦合剂，最后把传感器紧贴在管壁上并捆绑好，夹具（不锈钢带）应固定好，使之受力均匀；注意传感器和管壁之间不能有空气泡和沙砾等脏东西。

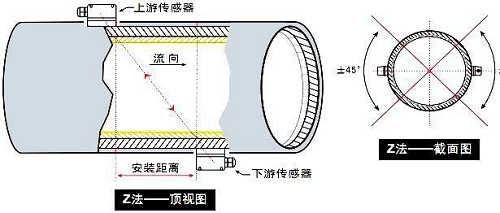

大于 DN100 推荐用 Z 法安装

安装距离

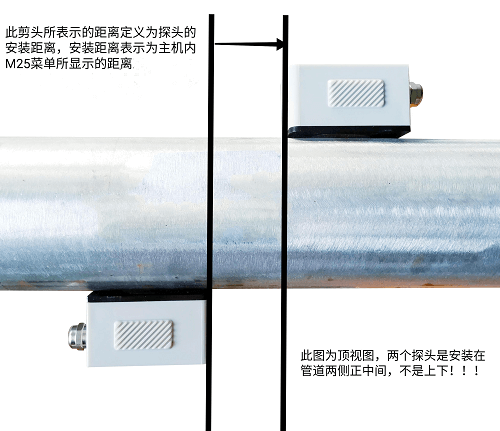

外夹式传感器安装间距以两传感器的最内边缘距离为准（参见下图），间距的计算方法是首先在菜单中输入所需的正确参数以后，查看窗口 M25 所显示的数字，并按此数据安装传感器。

注意：此图为顶视图，两个探头在现场安装时是管道两侧，不是上下！

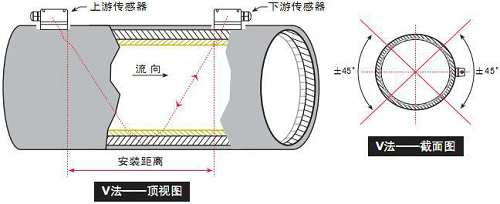

小于等于 DN100 推荐用 V 法安装

安装距离

注意：此图为顶视图，两个探头在现场安装时是管道侧面中心线，不是顶侧！
