玻璃转子流量计不稳定的原因有哪些?

类别:行业新闻 发布日期:2020-12-31 阅读量:
在众多的测流仪表仪器中,玻璃转子流量计结构原理简单,适用于小管径和低流速测流,是实验室和各大工业测流的常用仪表之一。 而在实际的测流中,造成玻璃转子流量计不稳定的原因有哪些呢?一起来看一看吧!

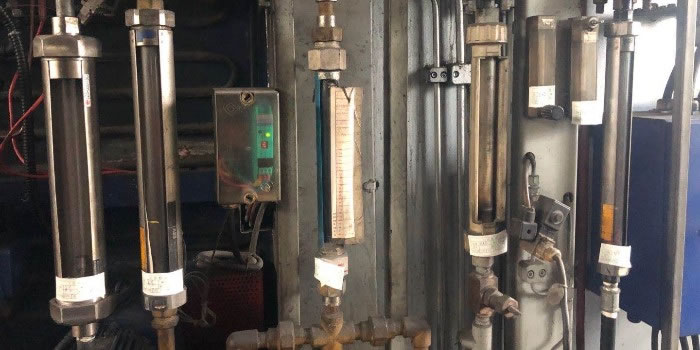

0902玻璃转子流量计
一、玻璃转子流量计不稳定的原因有哪些
造成玻璃转子流量计不稳可能是因为在测流的过程中被测信号脉动而造成的,也可能是因为积分表灵敏度过高或者自身的振动。而信号脉动可能是因为安装玻璃专利流量计的周围管道有泵、开关阀门等装置,这些装置开启关闭或者管道内被测流体压力变动造成了信号的脉动。还有就是和被测的介质有关,若是被测介质为双相,即气液共存或者说被测的流体中含有一定量的气体,也会造成信号脉动。另外,流量符合负荷变化也会造成出口处信号脉动现象。

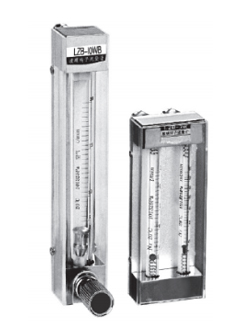

玻璃转子流量计2
二、玻璃转子流量计不稳定解决办法
1、安装位置规范
正确安装是流量计正常工作、准确测量的必要条件。一般应遵循
如下要求:
(1)玻璃转子流量计须垂直安装,并且被测流体的流向方向也要求是自下而上流过流量计,垂直度优于2°。
(2)玻璃转子流量计的进口处应有一定长度的主管段,一般要求主管段长度为5d(d为管道直径的周长)。而在玻璃转子流量极大的出口处应留有250mm直管段。
(3)安装位置适当加装管道支撑,可以利用支架固定在进出口处,也减少管道的压损。
(4)流量计旁可以加装旁路管道和旁路阀,在下游安装单向阀。
(5) 测量流体若为具有腐蚀性或酸碱度比较高的脏污介质或含有固体杂质,须在进口处加装过滤器,并且定期清洗,将装置冲洗干净。测量流体中若含有铁磁性物质,应安装磁过滤器。
(6)带液晶或锂电池供电的玻璃转子流量计应该尽量避免阳光直射和高温环境(≥65℃)。在测量气体的工作中,压力应不小于流量计压损的5倍。

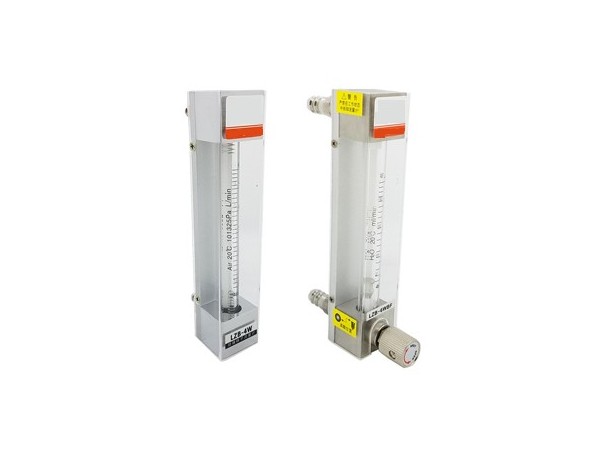

LZB系列玻璃转子流量计
2、解决信号脉动问题

(1)缓冲信号脉动
如果在玻璃转子流量计前装有泵、调节阀门等,可能会因为这些装置的开庭造成信号脉动,建议可以在玻璃转子流量计的前面加装缓冲罐。
(2)补偿脉动信号
假如玻璃转子流量计后负荷变化比较大,引起仪表被压不稳而造成指示值摆动,可以采用气体补偿装置。这样可以迫使被测流体从补偿罐中以较快的速度流道生产管道中,从而保证了管道中压力的稳定,也保证了仪表被压稳定,使其不受负荷的变化而示数稳定。
3、加装或调整阻尼
转子流量计设计有机械阻尼装置,一般采用空气阻尼器利用空气对活塞的阻尼来消除仪表运行中的摆动。而在测量中,如果发现阻尼力不够,则可以改变阻尼器的阻尼系数。而调节阻尼器最简单的办法就是调节阻尼系数调节阀,增加或减小活塞上下之间链接的毛细管阻力。为了防止温度变化对阻尼系数的变化影响,在选择阻尼液的时候不仅要考虑粘度也要选择温度系数比较小的阻尼液。
