产品·概述

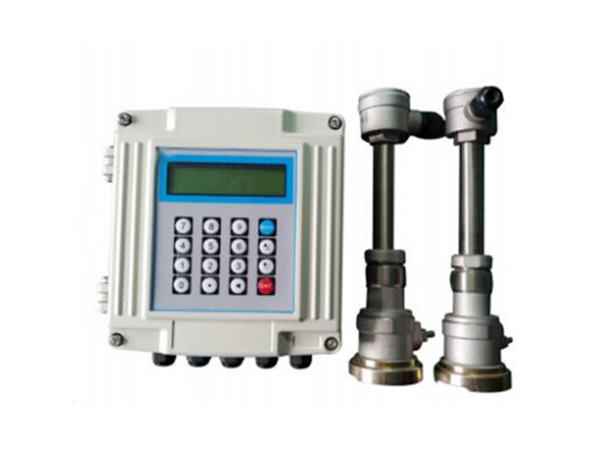

由转化器及一对插入式传感器组成。插入式传感器由定位底座、球阀、传感器芯组成。原理:超声波穿过液体时,液体对传插时间产生微小影响,其传插时间的变化与液体流速成正比。 不受温度、压力、密度、精度和电导率变化的影响,传感器结构简单,无节流体,不堵塞,可显示多种流量。
产品·特点
(1)高精度测量
线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
(2)测量范围大
选用不同型号的传感器,可实现口径DN15~DN2000mm管道流量的测量
(3)防护等级高
一次表防护等级可达到IP68,可浸入水下2米工作
(4)操作方便
既可用磁性棒在一次表上浏览参数,还可通过二次表用中文进行参数再设定或显示
(5)多重显示
一次表在测量点即可完成测量,一次表可循环显示累积流量、瞬时流量、流速等参数,二次表可中文显示100余项菜单
(6)传输距离远 组网快捷
一次表与二次表(或计算机)之间采用 RS-485 总线通讯,采用普通电缆即可,传输距离可达1000米以上,组网十分方便、快捷。这种传输方式抗干扰能力强,解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
产品·参数
精度 | ±1% |
流速范围 | 0~±10m/s,正反向测量 |
管道口径 | DN15~DN6000mm |
流体温度 | -30℃~160℃ |
流体种类 | 水、海水、污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀液体 |
管道材质 | 钢碳钢、不锈钢304、不锈钢316、法兰标准 GB/T9119-2000、GB/T81-94 |
信号输出 |
1路4~20mA电流输出 阻抗0~1k,精度0.1% 1路OTC脉冲数出 脉冲宽度6~1000ms 1路继电器输出 |
信号输入 | 3路4~20mA电流输入,可做数据采集器,连接三线制PT100铂电阻,实现热量测量 |
通信接口 | 阻隔RS485串行接口,支持MODBUS协议 |
数据存储 | SD卡定时存储设定的参数及测量结果(选配) |
供电方式 | DC8~36V或AC85~264V |
